Impianti Fotovoltaici

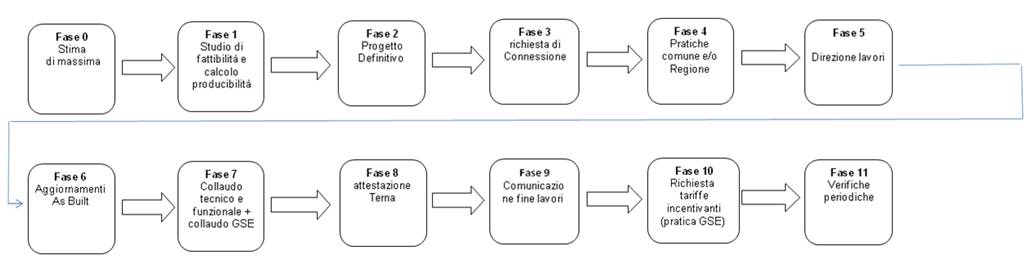

Schema logico delle fasi di gestione delle attività di progettazione e verifica:
Si vuole sottolineare come è particolarmente preferibile l’affidamento del progetto e direzione lavori ad un soggetto terzo, in luogo della soluzione “chiavi in mano”, per i seguenti indubbi vantaggi:
Il progettista definisce in modo disinteressato la migliore soluzione in termini tecnico-economici in quanto esente da conflitti d’interesse derivanti dall’acquisto delle apparecchiature;
L’acquisto dei pannelli, che costituiscono la voce di maggior costo dell’intero impianto, può essere direttamente effettuato, sotto la guida del progettista, dal committente stesso evitando così ovvii ricarichi;
Il rapporto economico con tutti i fornitori è diretto con i vantaggi di cui al punto precedente;
L’impianto viene seguito e collaudato dal progettista, che può così evidenziare eventuali vizi e/o difformità.
È bene inoltre ricordare che, se l’impianto è ben fatto e soprattutto ben progettato (moduli e materiali di marche primarie e conformi alle norme di prodotto), le garanzie prestazionali nel tempo sono fornite dalla infallibile disponibilità della sorgente di energia primaria: il Sole.
Attività previste:
- Studio e Progettazione delle opere da realizzare con la stesura di:
- Relazione Tecnica e di calcolo come indicato dalle vigenti normative CEI;
- Planimetrie con indicazione della posizione pannelli, posizione inverter, posizione dei quadri di stringa, posizione delle vie cavo, posizione dei quadri di interfaccia e punti di connessione alla rete esistente;
- Rilievi clinometrici e calcoli di producibilità;
- Studio delle migliori soluzioni economiche
- Schemi elettrici unifilari;
- Particolari costruttivi;
- Dimensionamento delle linee e dorsali;
- calcolo e verifica del coordinamento delle protezioni contro i contatti indiretti;
- calcolo e verifica delle protezioni dei cavi dai sovraccarichi e dai cortocircuiti;
- Protezione da sovratensioni;
- Definizione dei sistemi di misura;
- Definizione della tipologia dei quadri elettrici di in CC e CA;
- individuazione delle caratteristiche dei pannelli fotovoltaici;
- individuazione delle caratteristiche degli inverter;
- Incontri con la committenza
- Redazione della documentazione da inoltrare ad Enel:
- Redazione della domanda per il preventivo di connessione;
- Redazione dei modelli previsti dalla Guida connessioni ENEL, per richiesta connessione;
- Redazione della domanda di verifica statistica di produzione a Terna S.p.A;
- Predisposizione degli allegati da inviare all’ufficio tecnico dell’Enel di zona per la connessione alla rete elettrica;
- Redazione della documentazione da inoltrare al GSE comprensiva di:
- iscrizione al portale del sole del cliente per accesso al portale del GSE;
- redazione della scheda anagrafica cliente;
- redazione della scheda tecnica impianto;
- redazione della dichiarazione sostitutiva atto notorietà ( compilazione modulo );
- copia dell’elenco moduli, elenco degli inverter;
- Esecuzione e stampa delle 5 fotografie dell’impianto;
- Redazione della copia su CD della documentazione richiesta.
- Direzione lavori;
- Aggiornamenti As Built;
- Collaudo elettrico funzionale;
- Collaudo GSE in conformità al Decreto 19/02/07;
- Gestione dei rapporti con i fornitori e altri professionisti, in particolare con:
- impresa installatrice;
- eventuale progettista strutturale;
- Professionista per verifica tempi d’intervento protezioni esistenti e d’interfaccia;
- Professionista per Verifica dei gruppi di misura;
- professionista per pratiche UTF;
- Redazione della documentazione da inoltrare all’UTF o ente certificatore comprensiva di:
- redazione elenco matricole pannelli;
- redazione elenco matricole inverter;
- redazione dello schema unifilare con matricole misuratori fiscali;
- redazione della pianta generale posizione misuratori fiscali;
- redazione dell’istanza per richiesta misure UTF;
- redazione del modulo M1 per accise ed energia elettrica.
Ove richiesto o necessario:
- Business Plan;
- Progetto strutturale di ancoraggio moduli, se necessario;
- DIA, VIA, SIA, richieste di autorizzazioni, impatto ambientale;
- Schemi multifilari dei quadri e dettagli circuitali degli ausiliari di comando;
- Verifica tempi d’intervento protezioni esistenti e d’interfaccia;
- Verifica dei gruppi di misura;
- Istanza per richiesta misure UTF.
- Progettazione e gestione Telecontrollo;
- Assistenza ed intermediazione per eventuale finanziamento;
- Assistenza ed intermediazione per eventuale polizza assicurativa;
- Sistemi di allarme;
- Collaudi e controlli periodici e/o successivi alla messa in servizio;
- Assistenza tecnica e amministrativa successiva alla messa in servizio.
Per ulteriori informazioni e aggiornamenti, anche in virtù della dinamicità di evoluzione della normativa,
si consiglia di visitare il sito: http://www.gse.it
